Талрепы DIN 1480 в открытом корпусе

Надёжные такелажные талрепы в открытом корпусе для создания растяжек и регулировки натяжения. Доступны в четырёх типах исполнения: крюк-кольцо, кольцо-кольцо, крюк-крюк и вилка-вилка. Типоразмеры от M6 до М30 с разрывным усилием от 0,1 до 10 тн.

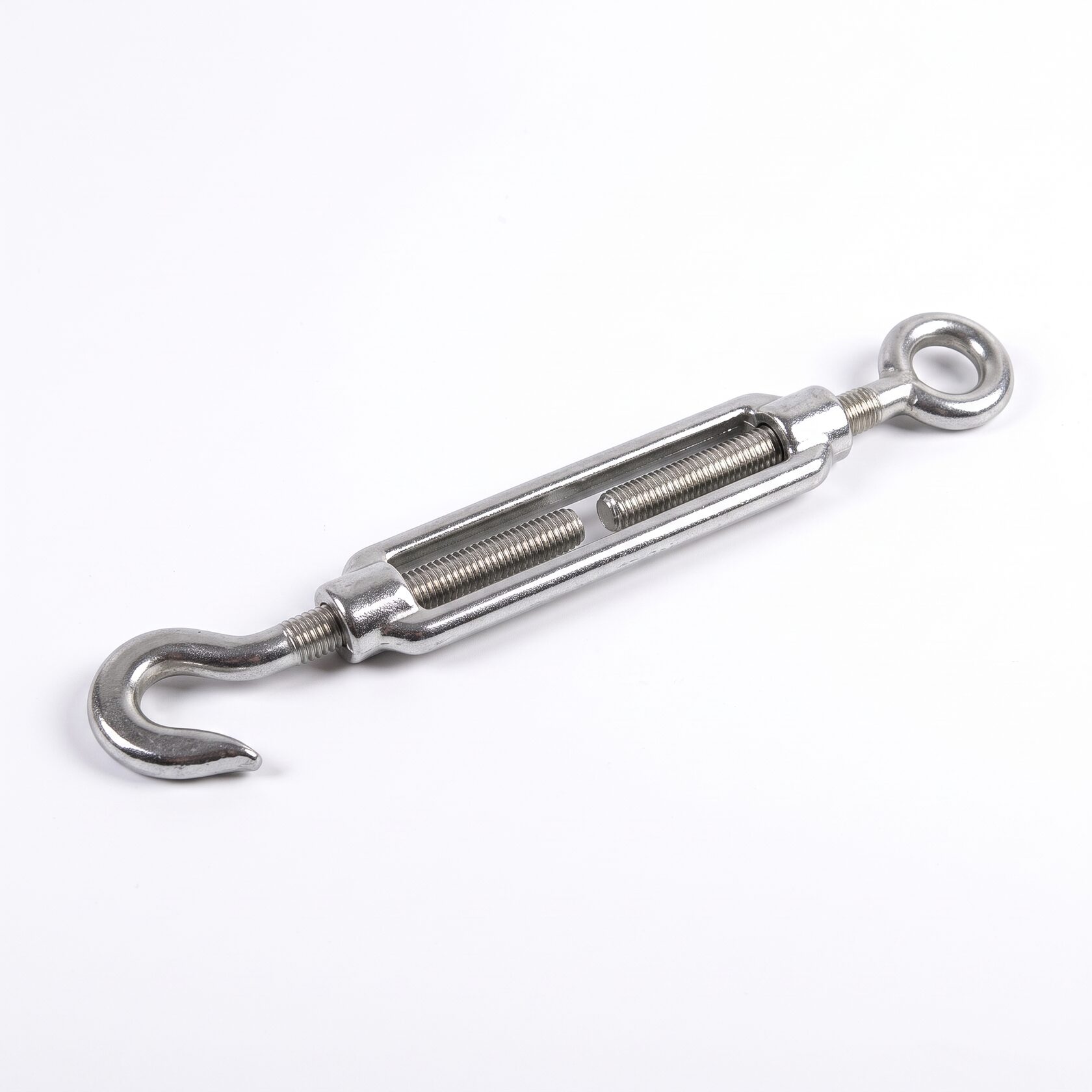

Талреп грузовой VRH закрытого типа

Талрепы DIN 1480 такелажные в открытом корпусе

Практическое применение талрепов зависит от их конструкции. Талреп типа «вилка-вилка» обеспечивает максимальный уровень надёжности растяжек и других элементов грузовой оснастки. Для неответственных операций и бытовых нужд применяются талрепы «кольцо-кольцо», «крюк-кольцо» и «крюк-крюк». Помните: разрушающая нагрузка крюка значительно ниже, чем у кольца и корпуса.

Конструкция

Открытый корпус, четыре типа исполнения.

Типоразмеры

Метрические M6–М30 по стандарту DIN 1480.

Надёжность

Разрывное усилие от 0,1 до 10 тн.

Применение

Такелаж, растяжки, крепления, натяжные системы.

Типы исполнения и применение

Четыре типа исполнения

  • Вилка-вилка (Ring-Ring) — максимальная надёжность для ответственных операций и грузовой оснастки.
  • Кольцо-кольцо (Ring-Ring) — универсальный вариант для большинства применений.
  • Крюк-кольцо (Hook-Ring) — практичный вариант для неответственных операций.
  • Крюк-крюк (Hook-Hook) — экономичный вариант для бытовых нужд.

Важное замечание о нагрузках

  • Разрушающая нагрузка кольца и корпуса выше, чем у крюка.
  • При проектировании креплений учитывайте, что крюк является слабым звеном в сборке.
  • Для ответственных операций выбирайте исполнение вилка-вилка или кольцо-кольцо.
  • Проверяйте соответствие типоразмера требуемой нагрузке перед использованием.

Рекомендации по использованию

  • Выбирайте тип исполнения в соответствии с условиями и ответственностью операции.
  • Проверяйте талреп перед использованием на наличие дефектов и деформаций.
  • Регулируйте натяжение плавно, избегая резких нагрузок и перекосов.
  • Не превышайте указанное разрывное усилие. Используйте коэффициент безопасности минимум 3–5.
№ Размер Тип Длина мин/макс, мм Разрывное усилие, тн Масса 100 шт, кг Количество
1 M6 Крюк-кольцо 172/252 1 9,5 Заказать
2 M6 Кольцо-кольцо 167/247 1 9 Заказать
3 M6 Крюк-крюк 180/260 1 9 Заказать
4 М8 Крюк-кольцо 182/257 1,2 16,5 Заказать
5 М8 Кольцо-кольцо 179/254 1,2 15,5 Заказать
6 М8 Крюк-крюк 195/270 1,2 15,5 Заказать
7 М10 Крюк-кольцо 213/298 1,5 29 Заказать
8 М10 Кольцо-кольцо 210/295 1,5 27 Заказать
9 М10 Крюк-крюк 230/315 1,5 27 Заказать
10 М12 Крюк-кольцо 238/318 2 43 Заказать
11 М12 Кольцо-кольцо 230/310 2 41 Заказать
12 М12 Крюк-крюк 250/330 2 41 Заказать
13 М14 Крюк-кольцо 263/353 2 62 Заказать
14 М14 Кольцо-кольцо 250/340 2 60 Заказать
15 М14 Крюк-крюк 280/370 2 60 Заказать
16 М16 Крюк-кольцо 320/430 3 92 Заказать
17 М16 Кольцо-кольцо 330/440 3 100 Заказать
18 М16 Крюк-крюк 320/430 3 100 Заказать
19 М20 Крюк-кольцо 367/497 4 163 Заказать
20 М20 Кольцо-кольцо 335/465 4 154 Заказать
21 М22 Крюк-кольцо 398/543 5 220 Заказать
22 М22 Кольцо-кольцо 268/513 5 200 Заказать
23 М24 Крюк-кольцо 447/617 6 300 Заказать
24 М24 Кольцо-кольцо 420/590 6 270 Заказать
25 М30 Крюк-кольцо 512/662 8 460 Заказать
26 М30 Кольцо-кольцо 510/670 10 435 Заказать
01

Выбор типа исполнения

Для ответственных операций выбирайте вилка-вилка или кольцо-кольцо. Для неответственных работ применяйте крюк-кольцо или крюк-крюк. Помните о разнице в надёжности.

02

Правильный выбор размера

Подбирайте типоразмер в соответствии с диаметром тросов, цепей и кабелей. Выбирайте размер с запасом минимум 3–5 раз от требуемой нагрузки.

03

Монтаж и контроль

Установите талреп так, чтобы его ось совпадала с направлением нагрузки. Проверяйте натяжение регулярно, особенно при вибрациях и динамических нагрузках.
