Скобы СА прямые G210

Прямые скобы такелажные (ГОСТ, DIN) с резьбой подходят ко всем видам цепей и тросов, изготовленных из металла. Применяются для их крепления между собой, либо для монтажа к опорам или иным конструкциям, а также для перемещения грузов и при создании растяжек.

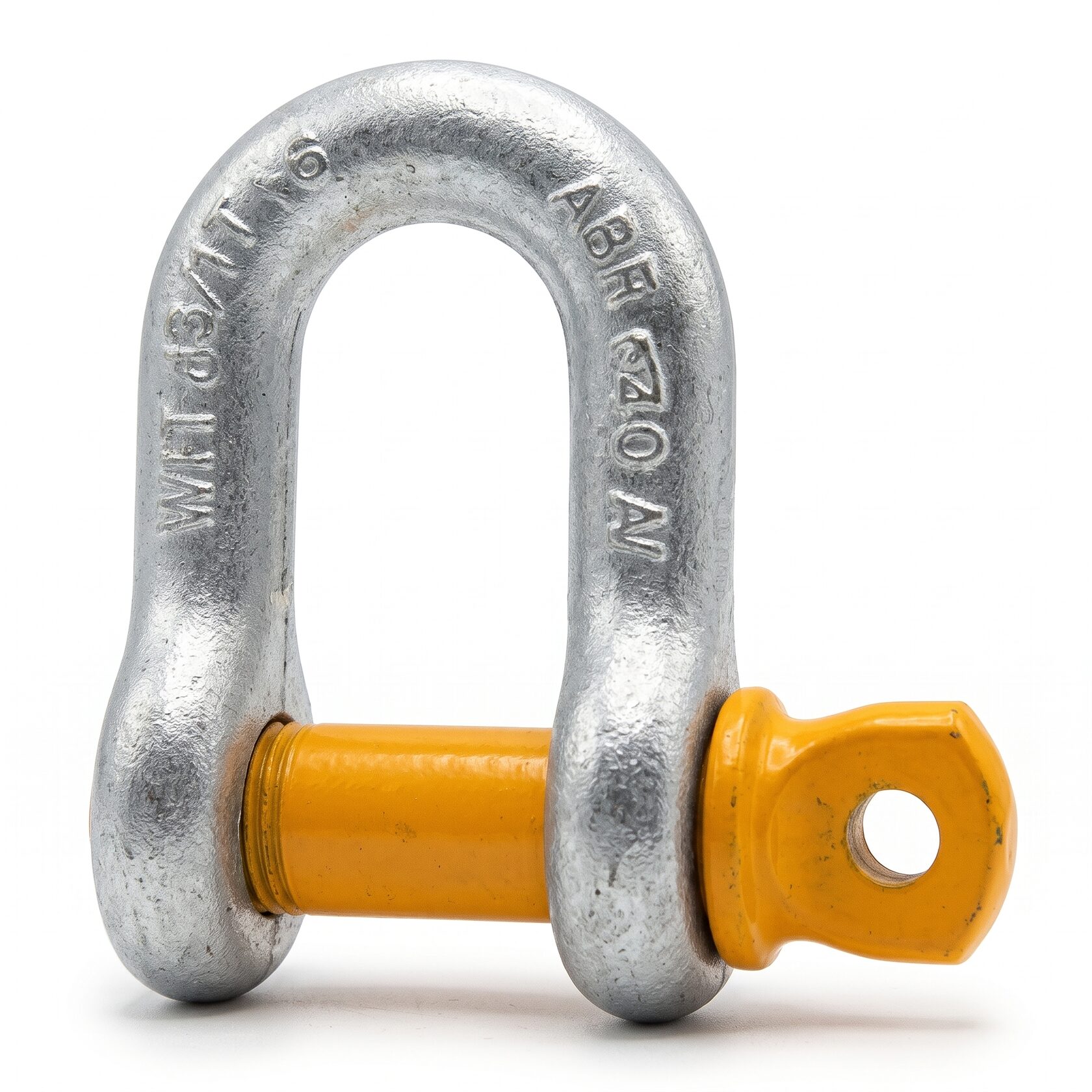

Скоба прямая G2150

Скобы СА прямые G210

Прямые скобы такелажные (ГОСТ, DIN) с резьбой подходят ко всем видам цепей и тросов, изготовленных из металла. Применяются для их крепления между собой, либо для монтажа к опорам или иным конструкциям, а также для перемещения грузов и при создании растяжек. Полная линейка от 0,33 тн до 55 тн грузоподъёмности.

Стандарт

ГОСТ и DIN для такелажных работ.

Конструкция

Прямая форма с надежной резьбой типа G210.

Диапазон

От 0,33 тн до 55 тн грузоподъёмности.

Применение

Крепление цепей, тросов, растяжки, монтажные работы.

Подробнее о применении и преимуществах

Конструктивные особенности

  • Прямая форма — обеспечивает надёжное крепление цепей и тросов без скольжения.
  • С резьбой — тип G210 с надёжным креплением на резьбе для фиксации.
  • Компактный размер — соответствует параметрам ГОСТ и DIN для универсального применения.

Сферы применения

  • Крепление цепей и тросов между собой.
  • Монтаж к опорам, конструкциям и стенам.
  • Перемещение грузов и подъёмные операции.
  • Создание растяжек и стяжек в различных конструкциях.
  • Такелажные и строительные работы.

Рекомендации по использованию

  • Выбирайте размер скобы в соответствии с диаметром цепи или троса.
  • Завинчивайте болт плотно на резьбе для надёжной фиксации.
  • Периодически проверяйте крепление во время работы.
  • Не превышайте указанную рабочую нагрузку скобы.
№ Рабочая нагрузка A, мм B, мм C, мм D, мм F, мм G, мм H, мм I, мм M, мм Вес/шт., кг Количество
1 0,33 тн 9,65 6,35 16 4,85 14,2 20 31 4,06 28,4 0,02 Заказать
2 0,5 тн 11,9 7,85 22,4 6,35 15,5 24,6 40,4 4,85 35,1 0,05 Заказать
3 0,75 тн 13,5 9,65 26,2 7,85 19,1 29,5 48,5 5,6 42,2 0,08 Заказать
4 1 тн 16,8 11,2 31,8 9,65 23,1 35,8 58,5 6,35 51,5 0,13 Заказать
5 1,5 тн 19,1 12,7 36,6 11,2 26,9 41,4 67,5 7,85 60,5 0,2 Заказать
6 2 тн 20,6 16 41,4 12,7 30,2 46 77 9,65 68,5 0,27 Заказать
7 3,25 тн 26,9 19,1 51 16 37,1 58,5 95,5 11,2 85 0,57 Заказать
8 4,75 тн 31,8 22,4 60,5 19,1 46 70 115 12,7 101 1,2 Заказать
9 6,5 тн 36,6 25,4 71,5 22,4 53 81 135 12,7 114 1,43 Заказать
10 8,5 тн 42,9 28,7 81 25,4 60,5 93,5 151 14,2 129 2,15 Заказать
11 9,5 тн 46 31,8 91 28,7 68,5 103 172 16 142 3,06 Заказать
12 12 тн 51,5 35,1 100 31,8 76 115 191 17,5 156 4,11 Заказать
13 13,5 тн 57 38,1 111 35,1 84 127 210 19,1 174 5,28 Заказать
14 17 тн 60,5 41,4 122 38,1 92 137 230 20,6 187 7,23 Заказать
15 25 тн 73 51 146 44,5 106 162 279 25,4 231 12,1 Заказать
16 35 тн 82,5 57 172 51 122 184 312 31 263 19,2 Заказать
17 55 тн 105 70 203 66,5 145 238 377 35,1 330 32,5 Заказать
01

Выбор размера скобы

Подбирайте скобу по диаметру цепи или троса и требуемой грузоподъёмности. От 0,5 тн для лёгких работ до 120 тн для тяжёлых промышленных операций.

02

Правильное крепление

Вставьте цепь или трос в омегаобразную петлю скобы и завинтите гайку. Убедитесь, что скоба плотно закреплена.

03

Контроль и безопасность

Регулярно проверяйте крепления и гайку перед использованием. Никогда не превышайте рабочую нагрузку скобы — выбирайте размер с запасом.
