Скобы СА прямые G2150

Прямые скобы такелажные (ГОСТ, DIN) с гайкой подходят ко всем видам цепей и тросов, изготовленных из металла. Применяются для их крепления между собой, либо для монтажа к опорам или иным конструкциям, а также для перемещения грузов и при создании растяжек.

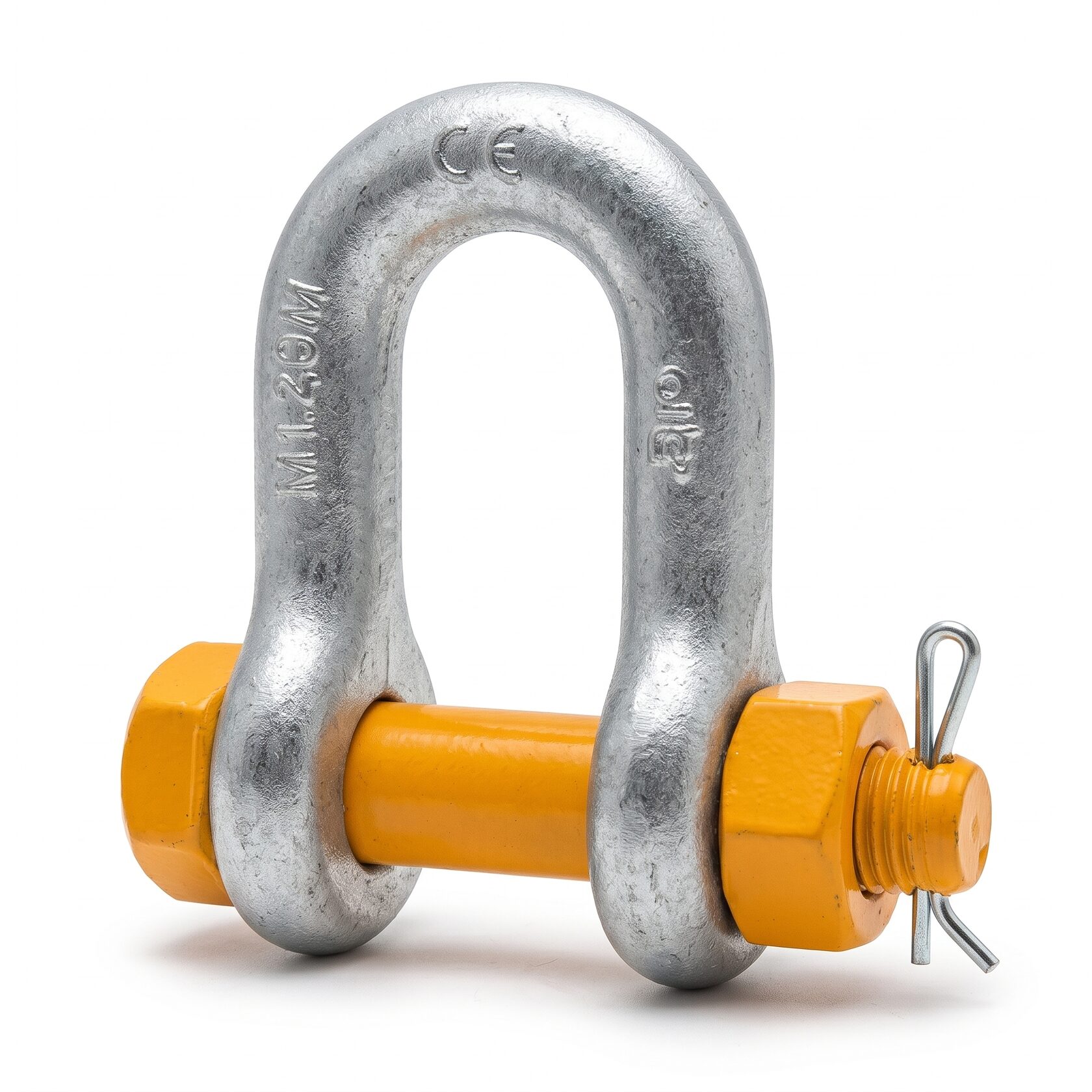

Скоба прямая G2150

Скобы СА прямые G2150

Прямые скобы такелажные (ГОСТ, DIN) с гайкой подходят ко всем видам цепей и тросов, изготовленных из металла. Применяются для их крепления между собой, либо для монтажа к опорам или иным конструкциям, а также для перемещения грузов и при создании растяжек. Полная линейка от 0,5 тн до 120 тн грузоподъёмности.

Стандарт

ГОСТ и DIN для такелажных работ.

Конструкция

Прямая форма с надежной гайкой типа G2150.

Диапазон

От 0,5 тн до 120 тн грузоподъёмности.

Применение

Крепление цепей, тросов, растяжки, монтажные работы.

Подробнее о применении и преимуществах

Конструктивные особенности

  • Прямая форма — обеспечивает надёжное крепление цепей и тросов без скольжения.
  • С гайкой — тип G2150 с надёжным завинчиванием гайки для фиксации.
  • Компактный размер — соответствует параметрам ГОСТ и DIN для универсального применения.

Сферы применения

  • Крепление цепей и тросов между собой.
  • Монтаж к опорам, конструкциям и стенам.
  • Перемещение грузов и подъёмные операции.
  • Создание растяжек и стяжек в различных конструкциях.
  • Такелажные и строительные работы.

Рекомендации по использованию

  • Выбирайте размер скобы в соответствии с диаметром цепи или троса.
  • Завинчивайте гайку плотно для надёжной фиксации.
  • Периодически проверяйте крепление во время работы.
  • Не превышайте указанную рабочую нагрузку скобы.
№ Рабочая нагрузка A, мм B, мм C, мм D, мм F, мм G, мм H, мм M, мм N, мм Вес/шт., кг Количество
1 0,5 тн 11,9 7,85 19,1 6,35 15,5 24,6 40,4 39,6 6,35 0,06 Заказать
2 0,75 тн 13,5 9,65 25,4 7,85 19,1 29,5 48,5 46,2 7,85 0,1 Заказать
3 1 тн 16,8 11,2 31 9,65 23,1 35,8 58,5 55 9,65 0,15 Заказать
4 1,5 тн 19,1 12,7 36,1 11,2 26,9 41,1 67,5 63,5 11,2 0,22 Заказать
5 2 тн 20,6 16 41,4 12,7 30,2 46 77 71 12,7 0,34 Заказать
6 3,25 тн 26,9 19,1 51 16 38,1 58,5 95,5 89,5 16 0,67 Заказать
7 4,75 тн 31,8 22,4 60,5 19,1 46 70 115 103 20,6 1,14 Заказать
8 6,5 тн 36,6 25,4 71,5 22,4 53 81 135 120 24,6 1,74 Заказать
9 8,5 тн 42,9 28,7 81 25,4 60,5 93,5 151 135 25,4 2,52 Заказать
10 9,5 тн 46 31,8 91 28,7 68,5 103 172 150 31,8 3,45 Заказать
11 12 тн 51,5 35,1 100 31,8 76 115 191 165 35,1 4,9 Заказать
12 13,5 тн 57 38,1 111 35,1 84 127 210 183 38,1 6,24 Заказать
13 17 тн 60,5 41,4 122 38,1 92 137 230 196 41,4 8,39 Заказать
14 25 тн 73 51 146 44,5 106 162 279 230 54 14,2 Заказать
15 35 тн 82,5 57 172 51 122 184 312 264 51 21,2 Заказать
16 55 тн 105 70 203 66,5 145 238 377 344 66,5 38,6 Заказать
17 85 тн 127 82,5 216 76 165 279 429 419 89 56 Заказать
18 120 тн 133 95,5 240 92 203 320 500 510 102 95 Заказать
01

Выбор размера скобы

Подбирайте скобу по диаметру цепи или троса и требуемой грузоподъёмности. От 0,5 тн для лёгких работ до 120 тн для тяжёлых промышленных операций.

02

Правильное крепление

Вставьте цепь или трос в омегаобразную петлю скобы и завинтите гайку. Убедитесь, что скоба плотно закреплена.

03

Контроль и безопасность

Регулярно проверяйте крепления и гайку перед использованием. Никогда не превышайте рабочую нагрузку скобы — выбирайте размер с запасом.
