Скобы СИ омегаобразные G2130

Омегаобразные скобы такелажные (ГОСТ, DIN) с гайкой подходят ко всем видам цепей и тросов, изготовленных из металла. Применяются для их крепления между собой, либо для монтажа к опорам или иным конструкциям, а также для перемещения грузов и при создании растяжек.

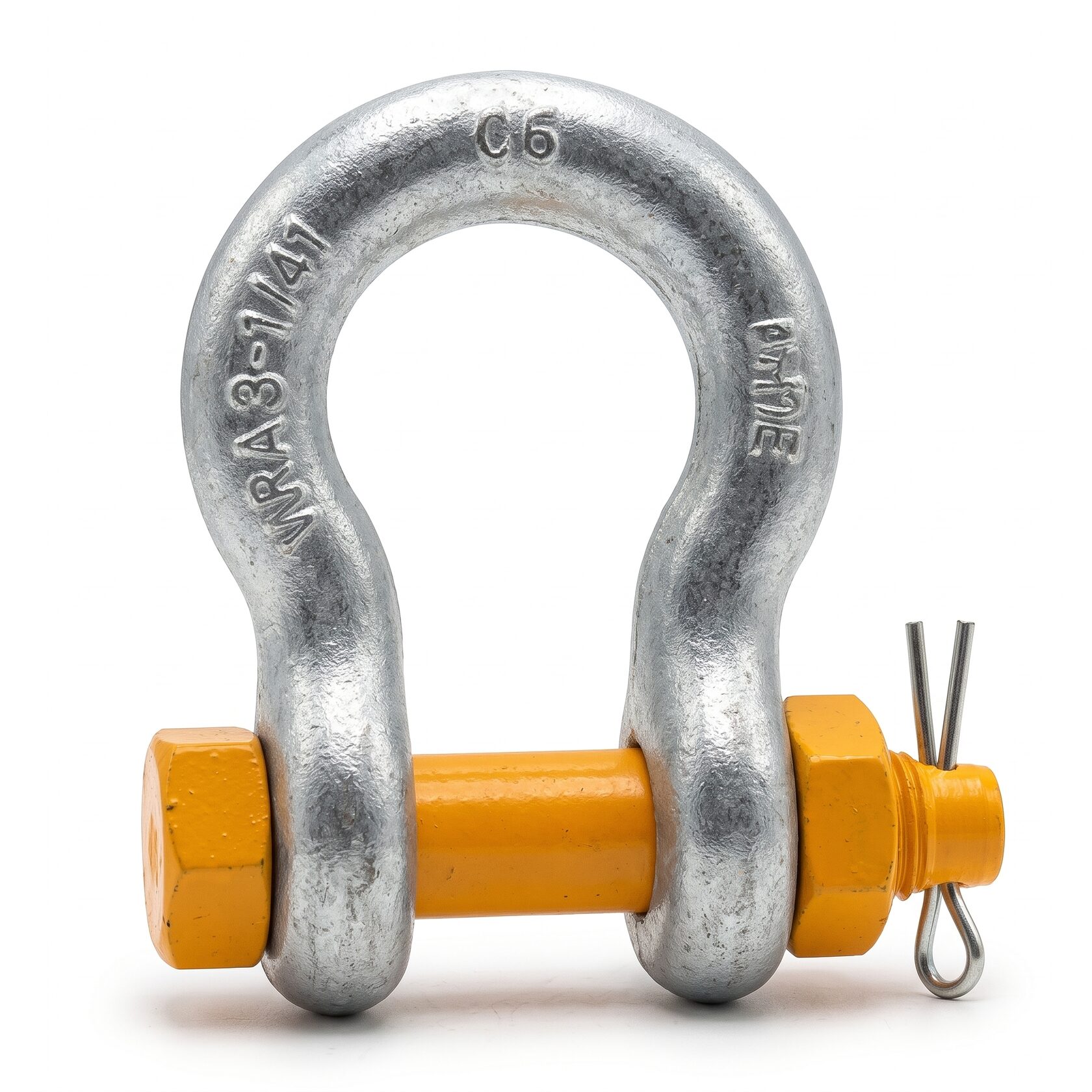

Скоба омегаобразная G2130

Скобы СИ омегаобразные G2130

Омегаобразные скобы такелажные (ГОСТ, DIN) с гайкой подходят ко всем видам цепей и тросов, изготовленных из металла. Применяются для их крепления между собой, либо для монтажа к опорам или иным конструкциям, а также для перемещения грузов и при создании растяжек. Полная линейка от 0,5 тн до 120 тн грузоподъёмности.

Стандарт

ГОСТ и DIN для такелажных работ.

Материал

Сталь с защитным покрытием, универсальные скобы.

Диапазон

От 0,5 тн до 120 тн грузоподъёмности.

Применение

Крепление цепей, тросов, растяжки, монтажные работы.

Подробнее о применении и преимуществах

Конструктивные особенности

  • Омегаобразная форма — обеспечивает надёжное крепление цепей и тросов без скольжения.
  • С гайкой — тип G2130 с надёжным завинчиванием гайки для фиксации.
  • Компактный размер — соответствует параметрам ГОСТ и DIN для универсального применения.

Сферы применения

  • Крепление цепей и тросов между собой.
  • Монтаж к опорам, конструкциям и стенам.
  • Перемещение грузов и подъёмные операции.
  • Создание растяжек и стяжек в различных конструкциях.
  • Такелажные и строительные работы.

Рекомендации по использованию

  • Выбирайте размер скобы в соответствии с диаметром цепи или троса.
  • Завинчивайте гайку плотно для надёжной фиксации.
  • Периодически проверяйте крепление во время работы.
  • Не превышайте указанную рабочую нагрузку скобы.
№ Рабочая нагрузка A, мм B, мм C, мм D, мм E, мм F, мм G, мм H, мм N, мм Вес/шт., кг Количество
1 0,5 тн 11,9 7,85 28,7 6,35 19,8 15,5 32,5 46,7 6,35 0,05 Заказать
2 0,75 тн 13,5 9,65 31 7,85 21,3 19,1 37,3 53 7,85 0,1 Заказать
3 1 тн 16,8 11,2 36,6 9,65 26,2 23,1 45,2 63 9,65 0,15 Заказать
4 1,5 тн 19,1 12,7 42,9 11,2 29,5 26,9 51,5 74 11,2 0,22 Заказать
5 2 тн 20,6 16 47,8 12,7 33,3 30,2 58,5 83,5 12,7 0,36 Заказать
6 3,25 тн 26,9 19,1 60,5 16 42,9 38,1 74,5 106 17,5 0,76 Заказать
7 4,75 тн 31,8 22,4 71,5 19,1 51 46 59 126 20,6 1,23 Заказать
8 6,5 тн 36,6 25,4 84 22,4 58 53 102 148 24,6 1,79 Заказать
9 8,5 тн 42,9 28,7 95,5 25,4 68,5 60,5 119 167 26,9 2,57 Заказать
10 9,5 тн 46 31,8 108 28,7 74 68,5 131 190 31,8 3,75 Заказать
11 12 тн 51,5 35,1 119 31,8 82,5 76 146 210 35,1 5,31 Заказать
12 13,5 тн 57 38,1 133 35,1 92 84 162 233 38,1 7,18 Заказать
13 17 тн 60,5 41,4 146 38,1 98,5 92 175 254 41,1 9,43 Заказать
14 25 тн 73 51 178 44,5 127 106 225 313 57 15,4 Заказать
15 35 тн 82,5 57 197 51 146 122 256 348 61 23,7 Заказать
16 55 тн 105 70 267 66,5 184 145 327 453 79,5 44,61 Заказать
17 85 тн 127 82,5 330 76 200 165 365 546 92 70 Заказать
18 120 тн 133 95,5 372 92 229 203 419 626 105 120 Заказать
01

Выбор размера скобы

Подбирайте скобу по диаметру цепи или троса и требуемой грузоподъёмности. От 0,5 тн для лёгких работ до 120 тн для тяжёлых промышленных операций.

02

Правильное крепление

Вставьте цепь или трос в омегаобразную петлю скобы и завинтите гайку. Убедитесь, что скоба плотно закреплена.

03

Контроль и безопасность

Регулярно проверяйте крепления и гайку перед использованием. Никогда не превышайте рабочую нагрузку скобы — выбирайте размер с запасом.
