Скобы СИ омегаобразные G209

Омегаобразные скобы такелажные (ГОСТ, DIN) подходят ко всем видам цепей и тросов, изготовленных из металла. Применяются для их крепления между собой, либо для монтажа к опорам или иным конструкциям, а также для перемещения грузов и при создании растяжек.

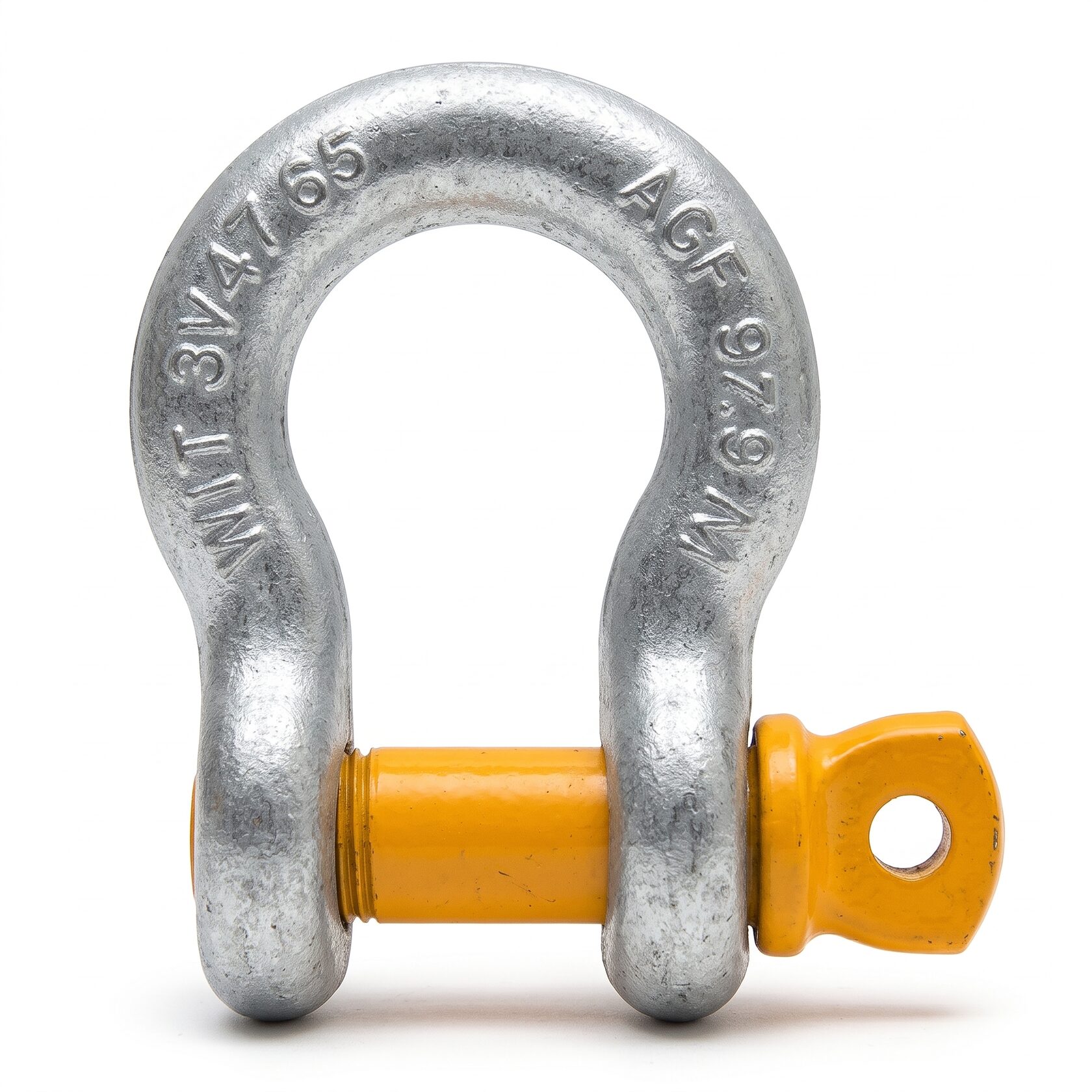

Скоба омегаобразная G209

Скобы СИ омегаобразные G209

Омегаобразные скобы такелажные (ГОСТ, DIN) подходят ко всем видам цепей и тросов, изготовленных из металла. Применяются для их крепления между собой, либо для монтажа к опорам или иным конструкциям, а также для перемещения грузов и при создании растяжек. Полная линейка от 0,33 тн до 85 тн грузоподъёмности.

Стандарт

ГОСТ и DIN для такелажных работ.

Материал

Сталь с защитным покрытием, универсальные скобы.

Диапазон

От 0,33 тн до 85 тн грузоподъёмности.

Применение

Крепление цепей, тросов, растяжки, монтажные работы.

Подробнее о применении и преимуществах

Конструктивные особенности

  • Омегаобразная форма — обеспечивает надёжное крепление цепей и тросов без скольжения.
  • С внутренней резьбой — тип G209 с надёжным завинчиванием болта для фиксации.
  • Компактный размер — соответствует параметрам ГОСТ и DIN для универсального применения.

Сферы применения

  • Крепление цепей и тросов между собой.
  • Монтаж к опорам, конструкциям и стенам.
  • Перемещение грузов и подъёмные операции.
  • Создание растяжек и стяжек в различных конструкциях.
  • Такелажные и строительные работы.

Рекомендации по использованию

  • Выбирайте размер скобы в соответствии с диаметром цепи или троса.
  • Завинчивайте болт плотно для надёжной фиксации.
  • Периодически проверяйте крепление во время работы.
  • Не превышайте указанную рабочую нагрузку скобы.
№ Рабочая нагрузка A, мм B, мм C, мм D, мм E, мм F, мм G, мм H, мм I, мм M, мм N, мм Вес/шт., кг Количество
1 0,33 тн 9,65 6,35 22,4 4,85 15,2 14,2 24,9 37,3 4,06 28,4 4,85 0,03 Заказать
2 0,5 тн 11,9 7,85 28,7 6,35 19,8 15,5 32,5 46,7 4,85 35,1 35,1 0,05 Заказать
3 0,75 тн 13,5 9,65 31 7,85 21,3 19,1 37,3 53 5,6 42,2 7,85 0,09 Заказать
4 1 тн 16,8 11,2 36,6 9,65 26,2 23,1 45,2 63 6,35 51,5 9,65 0,14 Заказать
5 1,5 тн 19,1 12,7 42,9 11,2 29,5 26,9 51,5 74 7,85 60,5 11,2 0,17 Заказать
6 2 тн 20,6 16 47,8 12,7 33,3 30,2 58,5 83,5 9,65 68,5 12,7 0,33 Заказать
7 3,25 тн 26,9 19,1 60,5 16 42,9 38,1 74,5 106 11,2 85 17,5 0,62 Заказать
8 4,75 тн 31,8 22,4 71,5 19,1 51 46 89 126 12,7 101 20,6 1,07 Заказать
9 6,5 тн 36,6 25,4 84 22,4 58 53 102 148 12,7 114 24,6 1,64 Заказать
10 8,5 тн 42,9 28,7 95,5 25,4 68,5 60,5 119 167 14,2 129 26,9 2,28 Заказать
11 9,5 тн 46 31,8 108 29,5 74 68,5 131 190 16 142 31,8 3,36 Заказать
12 12 тн 51,5 35,1 119 32,8 92,5 76 146 210 17,5 156 35,1 4,31 Заказать
13 13,5 тн 57 38,1 133 36,1 92 84 162 233 19,1 174 38,1 6,14 Заказать
14 17 тн 60,5 41,4 146 39,1 98,5 92 175 254 20,6 187 41,1 7,8 Заказать
15 25 тн 73 51 178 46,7 127 106 225 313 25,4 231 57 12,6 Заказать
16 35 тн 82,5 57 197 53 146 122 253 348 31 263 61 20,4 Заказать
17 55 тн 105 70 267 69 184 145 327 453 35,1 330 79,5 38,9 Заказать
18 85 тн 127 82,5 330 76 200 165 367 546 38 490 105 70 Заказать
01

Выбор размера скобы

Подбирайте скобу по диаметру цепи или троса и требуемой грузоподъёмности. От 0,33 тн для лёгких работ до 85 тн для тяжёлых промышленных операций.

02

Правильное крепление

Вставьте цепь или трос в омегаобразную петлю скобы и завинтите болт с внутренней резьбой. Убедитесь, что скоба плотно закреплена.

03

Контроль и безопасность

Регулярно проверяйте крепления и болты перед использованием. Никогда не превышайте рабочую нагрузку скобы — выбирайте размер с запасом.
