Обозначение канатов EN-DIN
В странах Европейского Союза действует единый стандарт EN 12385, который регламентирует требования к стальным канатам, их классификацию, обозначение, а также правила эксплуатации и обслуживания. Понимание системы обозначений EN-DIN позволяет правильно подбирать канат для конкретных задач — от грузоподъёмных механизмов до лифтового оборудования и канатных дорог.
Стандарты EN 12385
| Обозначение | Область применения |
|---|---|
| EN 12385-1 | Общие требования к канатам |
| EN 12385-2 | Классификация, обозначение, термины |
| EN 12385-3 | Информация по использованию и обслуживанию |
| EN 12385-4 | Канаты общего назначения для подъёма груза |
| EN 12385-5 | Канаты для лифтов |
| EN 12385-6 | Канаты для шахтного подъёма горнодобывающей промышленности |
| EN 12385-7 | Канаты закрытой конструкции |
| EN 12385-8 | Несущие канаты для канатных дорог |
Расшифровка обозначения каната
| Параметр | Значение |
|---|---|
| EN 12385-4 | Стандарт на канат |
| Ø 16,0 mm. | Диаметр каната |
| 8хК26WS | Конструкция каната: 8 наружных компактных прядей конструкции Варингтон-Силь по 26 проволок |
| EPIWRC | Металлический независимый канатный сердечник в пластиковой оболочке |
| 1960 N/mm² | Разрывная группа |
| B | Стандартное оцинкование |
| zS | Левая крестовая свивка |
| Fmin – 290 kH | Минимальное разрывное усилие каната по каталогу |
| 300 м | Требуемая длина |
Дополнительно в обозначении могут указываться:
- варианты заделки концов каната (сварка под конус, опрессовка, заливка канатной втулкой и др.);
- требования к смазке (Lubrication).
Покрытие поверхности проволоки (EN 10264-2)
| Обозначение | Тип покрытия |
|---|---|
| Ax3 | Очень толстый слой цинка |
| A | Толстый слой цинка |
| AB | Повышенный слой цинка |
| B | Стандартный слой цинка |
| C | Малый слой цинка |
| D | Цинковое напыление |
| U | Не оцинкованный |
Способы нанесения: гальваническое оцинкование или горячее оцинкование проволок.
Виды конструкции прядей

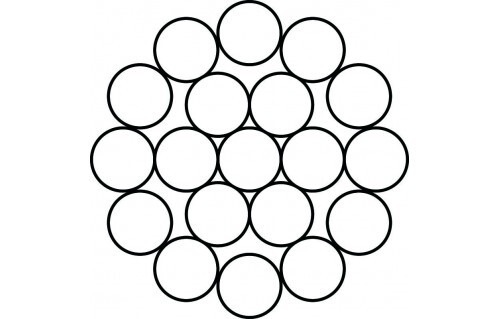

Стандарт — «M»
Простое послойное плетение; все проволоки одинакового диаметра; невысокий коэффициент заполнения металлом; высокая жёсткость.
Филлер — «F»
Основная проволока одинакового диаметра с заполнением зазоров дополнительной проволокой меньшего диаметра; заполняющие проволоки не считаются несущими; повышенная эластичность.
Силь — «S»
Послойное плетение проволок различного диаметра; увеличенный диаметр внешних проволок повышает износостойкость; повышенная жёсткость.
Варингтон — «W»
Конструкция из набора проволок различного диаметра; высокий коэффициент заполнения металлом; повышенная эластичность.
Варингтон-Силь — «WS»
Послойное сочетание проволок различного диаметра; высокий коэффициент заполнения металлом; увеличенный диаметр внешних проволок повышает износостойкость; высокая эластичность.
Типы сердечников
Органический сердечник (FC)
- NFC — из натурального волокна (конопля, сизаль, пенька, манила и др.);
- SFC — из синтетического волокна (полипропилен, полиамид и др.).
Преимущества: сохраняют смазку; уменьшают вибрацию; защищают и поддерживают наружные пряди.
Металлический сердечник (WC)

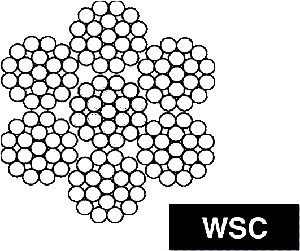

WSC
Сердечник из проволок.

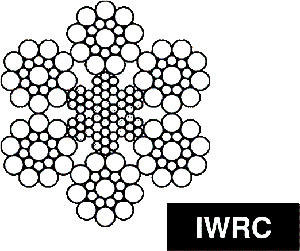

IWRC
Независимый канатный сердечник.

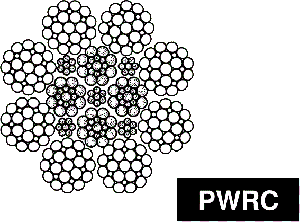

PWRC
Разновидность IWRC с высоким коэффициентом заполнения металлом, увеличенным шагом свивки, параллельной свивкой, что значительно уменьшает вытягивание каната.

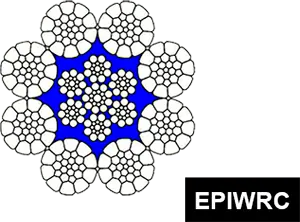

EPIWRC
Сердечник с пластиковым (ПВХ) покрытием.
Преимущества металлического сердечника: увеличивают разрывное усилие каната; поддерживают наружные пряди; уменьшают вытяжку каната.
Преимущества канатного сердечника с пластиковым покрытием
- высокая структурная стабильность;
- меньшее трение между сердечником и внешними прядями;
- меньшая усталость при изгибе;
- демпфирующие характеристики при вибрации;
- высокая жёсткость против внешнего проворачивания каната;
- препятствует выдавливанию заложенной смазки сердечника.
Свивка каната
Направление свивки определяется комбинацией укладки проволоки в пряди и прядей в канат.
Правая параллельная (односторонняя) свивка. Правая свивка проволок в прядь («z») и прядей в канат («Z»).

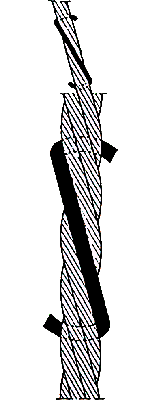

Левая параллельная (односторонняя) свивка. Левая свивка проволок в прядь («s») и прядей в канат («S»).

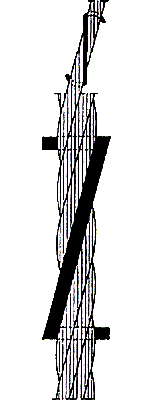

Правая крестовая свивка. Левая свивка проволок в прядь («s») и правая свивка прядей в канат («Z»).

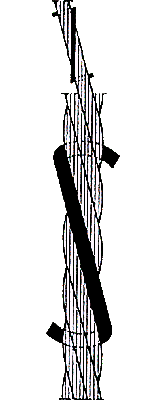

Левая крестовая свивка. Правая свивка проволок в прядь («z») и левая свивка прядей в канат («S»).
Обжатие каната (компактность)
Обжатие каната — увеличение коэффициента заполнения металлом при помощи механического воздействия как на канат, так и на пряди. Это приводит к пропорциональному увеличению разрывного усилия.
Заключение
Знание системы обозначений EN-DIN позволяет грамотно подбирать стальные канаты для различных условий эксплуатации, учитывая стандарт, диаметр, конструкцию, тип сердечника, разрывную группу, покрытие и направление свивки. Компания MEGASTROP предлагает широкий ассортимент канатов, соответствующих европейским стандартам, с возможностью подбора оптимального решения под конкретные задачи грузоподъёмного оборудования.
